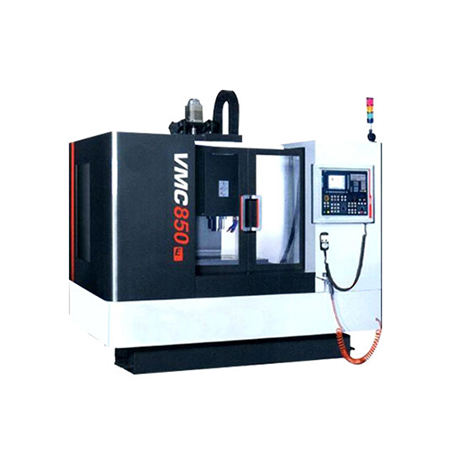

| 单位 | VMC650E | VMC850E |
工作台 |
|
|
|
工作台尺寸 | mm | 900×420 | 1000×500 |
允许荷重 | kg | 500 | 600 |
T型槽尺寸 | mm×个 | 18×3 | 18×5 |
加工范围 |
|
|
|
工作台行程－X轴 | mm | 650 | 850 |
滑座行程－Y轴 | mm | 400 | 500 |
主轴箱行程－Z轴 | mm | 500 | 540 |
主轴中心到立柱导轨面距离 | mm | 530 | 580 |
主轴传动方式 | - | 皮带式传动 | 皮带式传动 |
瓣刀 | - | 45度四瓣刀 | 45度四瓣刀 |
主轴端面至工作台面距离 |
|
|
|
大 | mm | 630 | 690 |
小 | mm | 130 | 150 |
主轴 |
|
|
|
锥孔（7：24） |
| BT40 | BT40 |
转数范围 | r/min | 50-8000 | 50-8000 |
输出扭矩 | N.m | 26.3 | 35.8 |
主轴电机功率 | kW | 5.5/7.5 | 7.5/11 |
进给 |
|
|
|
切削进给速度范围 | mm/min | 1-10000 | 1-10000 |
快速移动 |
|
|
|
X轴 | m/min | 24 | 24 |
Y轴 | m/min | 24 | 24 |
Z轴 | m/min | 20 | 18 |
刀库 |
|
|
|
刀具长度 | mm | 200 | 250 |
刀具重量 | kg | 7 | 7 |
形式 |
| 斗笠式 | 斗笠式 |
容量 | 把 | 16 | 16 |
刀柄规格 |
| MAS403:BT40 | MAS403:BT40 |
拉钉规格 |
| MAS403:LDA-BT40 | MAS403:LDA-BT40 |
刀盘直径 |
|
|
|
満刀 | mm | φ80 | φ80 |
相邻空刀 | mm | φ125 | φ125 |
换刀时间 | s | 7(刀对刀) | 7(刀对刀) |
机床定位精度 |
|
|
|
执行标准JISB6330 |
|
|
|
X轴 | mm | ±0.005/300 | ±0.005/300 |
Y轴 | mm | ±0.005/300 | ±0.005/300 |
Z轴 | mm | ±0.005/300 | ±0.005/300 |
执行标准JB/T8771.4-1998 |
|
|
|
X轴 | mm | 0.02 | 0.02 |
Y轴 | mm | 0.015 | 0.015 |
Z轴 | mm | 0.015 | 0.015 |
重复定位精度 |
|
|
|
执行标准JISB6330 |
|
|
|
X轴 | mm | ±0.003 | ±0.003 |
Y轴 | mm | ±0.003 | ±0.003 |
Z轴 | mm | ±0.003 | ±0.003 |
执行标准JB/T8771.4-1998 |
|
|
|
X轴 | mm | 0.012 | 0.012 |
Y轴 | mm | 0.01 | 0.01 |
Z轴 | mm | 0.01 | 0.01 |
机床重量 | kg | 4190 | 4490 |
动力源 |
|
|
|
电气总容量 | KVA | 20 | 20 |
气压 | Mpa | 0.5-0.7 | 0.5-0.7 |
机床尺寸(长X宽X高) | mm | 2600X2100X2400 | 3150X2600X2800 |
数控系统 |
| FANUC 0I-MATE | FANUC 0I-MATE |
